Одним из перспективных способов деформационного упрочнения является воздействие на металлы и сплавы ударных волн реализующихся при взрыве бризантных взрывчатых веществ. Например, наклеп металла взрывом значительно увеличивает прочность при растяжении, так для мягкой стали прочность может возрасти в два с лишним раза под действием волны порядка 20 ГПа. Эффект упрочнения обусловлен тем, что в результате взрывного нагружения в металле повышается плотность дефектов кристаллического строения, в основном дислокаций. Различные металлы, отличающиеся структурой, по-разному ведут себя и при взрывном воздействии.

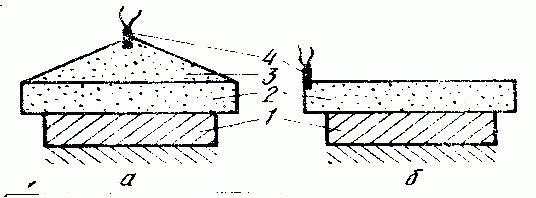

В настоящее время получили распространение две схемы взрывной обработки материалов: плоской и бегущей "косой" ударной волной (рис.). Основное достоинство первой из них - возможность достижения большего в 1,5 - 2 раза давления нагружения. Преимущество второй схемы в том, что здесь не требуется применение специального устройства - генератора плоской волны, и возможна обработка протяженных деталей большой площади. В силу этого нагружение плоской волной используется в основном в исследовательских целях, тогда как обработка бегущей волной применяется в промышленности.
